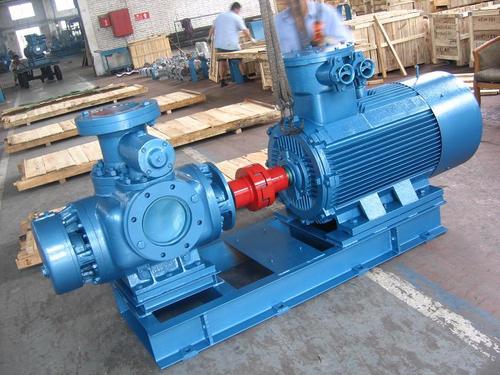

3GR船用螺杆泵概述:

船用螺杆泵包括3G 通用型,3GC船用型及特殊型.三螺杆泵是轉子式容積泵,由於主動螺杆與從動螺杆上螺旋槽相互齧合及它們與襯套三孔內表麵的配合,得以在泵的進出口之間形成數級動密封腔室,這些動密封腔室將不斷把液體由泵進口軸向移動到泵出口,並使所輸液體逐級升壓,從而形成一個連續,平穩,軸向移動的壓力液體.

3G船用螺杆泵適用介質及性能範圍:

船用螺杆泵所輸液體為各種不含固體顆粒,無腐蝕性油類及類似油的潤滑性液體,所輸液體粘度為1.2~100°E(3.0~760cst),高粘度 液體亦可通過加溫降粘後輸送. 流量範圍0.2~590m3/h,高工作壓力100bar,高溫度150℃.

3G船用三螺杆泵結構

1,結構簡單:具有多種結構形式,一般小流量0.2~6.5m3/h,泵的泵體和襯套合為一體(統稱泵體),軸封為機械密封. 中等流量以上的泵襯套為一單獨的零件固定於泵體內,大流量泵多製成雙吸結構臥式安裝,軸封根據輸送介質的不同有機械密封和填 料密封兩種.船用泵的安裝形式有臥式和立式兩種,原動機為交,直流船用電動機.

2,壽命長:船用螺杆泵的主動螺杆由電動機驅動,主,從杆之間沒有機械接觸,而由所輸壓力液體驅使從杆繞軸心線自轉,主,從杆 之間,螺杆與襯套之間皆有一層油膜保護,因而泵的機械摩擦極小,壽命堪稱長性.

3,所輸液體在泵內作軸向勻速直線運動,故壓力脈動小,流量穩定,噪音低,由於轉動部件慣性小,則起動力矩和振動很小.

4,船用螺杆泵具有高吸入能力.

5,為保證泵,電機及管路係統的,中等流量以上的螺杆泵均帶有保護閥,當壓力超過保護閥的設定壓力時,高壓油將回流至泵的進油口.

三螺杆泵性能參數

船用螺杆泵係列說明
