step1 確定施（shī）工（gōng）方案
在確定施工方案之（zhī）前，首先要確定的是地（dì）麵狀（zhuàng）況（kuàng），包括施工而積、混凝土標號、平整度、骨（gǔ）料屬性及（jí）不利的表層因素等。國內常見的不利地而因素有氣孔較多、裂縫、起砂、起粉、蜂窩、麻麵、油汙等多（duō）種類（lèi）型。根據地麵平整度估測粗磨深度，根據地麵硬度選擇粗磨耗材型（xíng）號（hào）及添加固化劑時機，最終結合施工麵積配置機器及人（rén）員。
step2 粗磨
粗磨是針對地麵狀況比較差的舊地而或是平整度欠佳的新地而，用專業的地坪研磨機械（xiè）將地麵打磨至（zhì）結實（shí）的基層（céng），將鬆散、脫（tuō）層、油汙、起灰地而打磨幹（gàn）淨，並達到後續（xù）施工所需平整度的狀況。（1）機器以12頭或者更多磨頭的研磨機器為宜，打磨擴度（dù）越（yuè）大的機（jī）器，平整度越（yuè）好。（2）磨料通常選擇30-50目的金剛石刀頭，目數（shù）越少，研磨力度越大。（3）對於地麵較軟但是（shì）研磨深度不大的地麵，可以（yǐ）先上一遍固化劑增加地（dì）麵硬度再進行研磨。
（4）補縫：密封固化劑的作（zuò）用原理決定（dìng）其天然具有修補地麵瑕疵的特性(殘次品（pǐn）例外)，結合研磨機器，在粗磨之後上密封固化劑，再撒上適量粗磨帶出的混凝土灰粉，用50目金屬刀頭研磨，可以有效修補裂縫和小型孔洞。（也可用環氧砂漿修補）
（1）粗磨階段磨料中金剛石顆粒較大，比較容易出現劃痕，另外研磨（mó）機器的轉速過快(機器（qì）轉速不宜超過800rpm，頻率應（yīng）控（kòng）製在30赫茲以下)、機器磨頭部分的水平性不（bú）佳、以及地麵j清（qīng）洗不（bú）徹底均是劃痕的誘發因素。（2）粗磨階（jiē）段劃痕如果在下一目數金剛石刀頭研磨（mó）之後無（wú）法去（qù）除，可換相同目數的（de）樹脂磨片研磨去除，例如50目金剛石刀頭磨出的劃痕，應該（gāi）用50目樹脂磨片去除，如果地麵已上密封固（gù）化劑，需要多磨’兩道。
step3 細磨
指粗磨之後拋光之前（qián）對地而（ér）的研磨作，即從200目樹脂片到800目樹脂（zhī），絕大多數（shù）地麵在這一階段上密封固化（huà）劑。根（gēn）據地麵硬度選擇上固化劑的時機，地麵越軟，固化劑越要早上，消耗量也越大。800目（mù）之後，正常（cháng）地麵己經具有一定的光澤度，下麵將介紹幹磨與水磨工藝的（de）差別及新型拋光機械的（de）誕生對工藝的（de）影響。（1）在傳統石材領域，從研磨翻新到晶麵結晶都是（shì）以水磨為主。水磨的優點是無塵、易清洗、輔助工具少，磨料成木低，前期投入成（chéng）本少。缺點是打（dǎ）磨效率低，勞動（dòng）強（qiáng）度大，容易產生砂痕，汙水造成環境（jìng）汙染。（2）混凝土固化地（dì）坪技術（shù）脫胎於石材（cái）研（yán）磨翻新技術，很多施工單位做固化地坪都（dōu）是直接沿用石材研磨的（de）傳統工藝，水磨機器及水磨片。但（dàn）是混凝土固化地坪常用於工業地坪，一股施工麵積較大，場地（dì）開闊，許多舊地血改造工程還要（yào）求不影響正（zhèng）常生產，因此配備大型工業吸（xī）塵器的幹磨工藝（yì）逐漸（jiàn）得到廣泛應用。幹磨的優點是無塵、無汙染、打磨效率高、光澤度更好、劃（huá）痕少且容易發現（xiàn）。缺點是機器（qì）成（chéng）本高，工業吸塵（chén）器體積較大移動不便。
PS：水磨片較（jiào）薄，一般厚度在2-3mm之間 ，施（shī）工需要頻繁更換磨料，嚴重耽誤施工效率，所以很（hěn）多施工單位有采用幹磨（mó）片（piàn）(厚度約15mm)做水磨施工的習（xí）慣（guàn），屬於折衷的方（fāng）法。

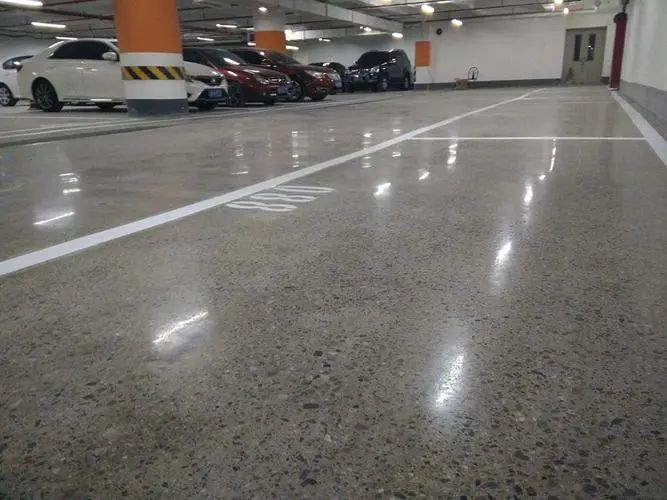

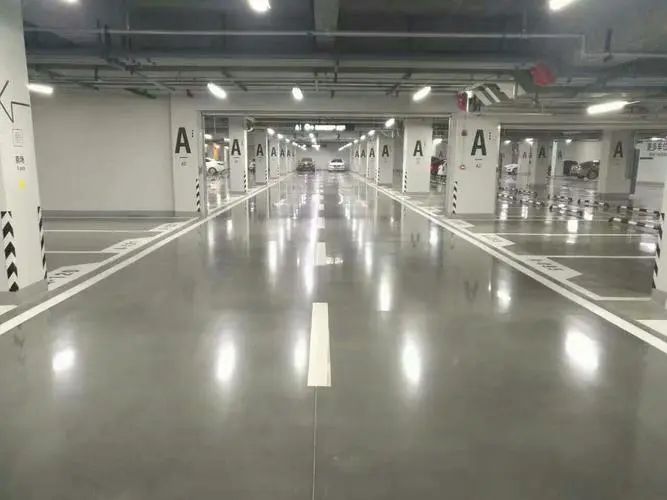

step4 拋光
利用高速拋光機的研磨拋光特（tè）性，對於（yú）平整度較好的新地麵，先用裝備300-500粒度磨片的研磨機細磨，上密封固化劑（jì），等固化劑充分吸收之後，依次（cì）用1#.、2#.、3#墊(800目、1500目、3000目)高速拋光機拋光，可（kě）以在不露骨料的前提下，對混凝土地麵進行密封固化劑拋光施工。
滁州匯（huì）正鋼結構（gòu）工程有限公司
